一、結構及工作原理

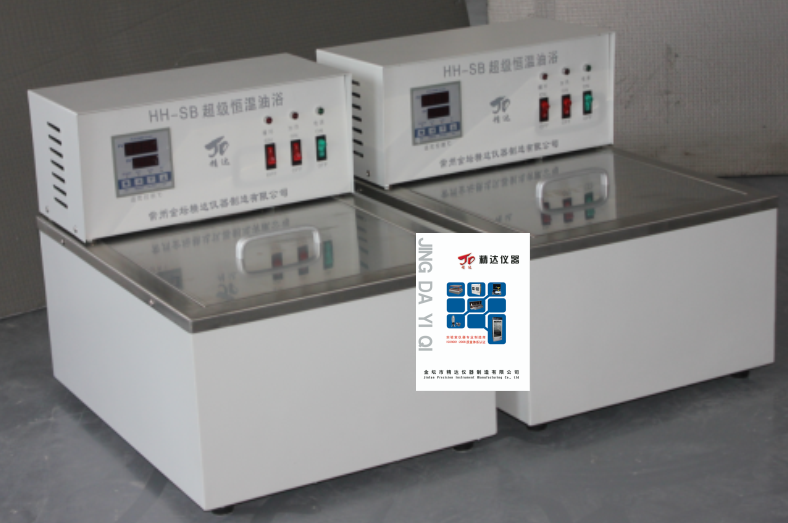

精達儀器HH-SB恒溫循環油浴鍋的油槽采用優質不銹鋼折制焊接，外殼由鋼板沖壓折制焊接成型。外殼表面采用高強度的靜電噴涂，漆膜光滑牢固。槽內水平放置不銹鋼管狀加熱器，槽的內部放有帶孔的不銹鋼擱板。上蓋上配有不同口徑的組合套圈，可適應不同口徑的燒瓶。油浴鍋右側是電氣箱，電氣箱前面板上裝有溫度控制儀表、電源開關。電氣箱內有電熱管和傳感器。該溫度控制系統采用了優質電子元件，控溫靈敏、性能可靠、使用方便。其工作原理：PT100傳感器將槽內溫度轉換為電阻值，經過集成放大器的放大、比較后，輸出控制信號，有效地控制電加熱管的平均加熱功率，使槽內的油保持恒溫。該系列產品具有水油兩用功能，既可作為水浴鍋使用，又可以作為油浴鍋使用，具有較高的性價比。

二、用途：

HH-SB恒溫循環油浴鍋適用于醫療單位、大專院校、科研部門及工礦企業實驗室進行各種試劑蒸餾、干燥、濃縮及恒溫加熱用。

三、技術參數：

電源電壓：AC220V±10%                     加熱功率：2800W
 控溫范圍：RT--300℃                         控溫精度：±1℃
工作室尺寸：400*280*300mm              循環方式：可內、外循環

開口尺寸：280*245mm             外型尺寸：480*360*250mm

四、使用說明：
1.設備安裝前應將油浴鍋放在平整的工作臺上，先進行外觀的檢查：外觀應無破損，儀表外觀應完整，導線絕緣應良好，插頭應完好，電源開關靈活。每臺設備的電源線都接有單相三極插頭，其中插頭的最上方的電極為接地極，用戶使用時必須使用單相三極的電源插座，電源插座的接地極上應有可靠的地線。
2.通電前先向油浴鍋的槽內注入油，加注后應不漏油，液面距上口應保持2—4cm的距離，以免油溢出到箱體外。

3.加熱油選擇方法：

3.1使用溫度＜95℃ 水

3.2使用溫度＜170℃甲基硅

3.3使用溫度＜250℃苯基硅油

3.4使用溫度＜300℃高溫導熱油

4.溫度控制操作說明

4.1設定溫度：

1．儀表上電，顯示窗上排顯示“分度號和儀表型號”，下排顯示“版本號”約2秒后進入到正常顯示狀態。

2．溫度及時間的參看與設定

1）若無定時功能：

點擊“設定”鍵，進入到溫度設定狀態，顯示窗上排顯示提示符“SP”，下排顯示溫度設定值，可通過移位、增加、減小鍵修改到所需的設定值；再點擊“設定”鍵，退出此設定狀態，修改的設定值自動保存。

2）若有定時功能

點擊“設定”鍵，進入到溫度設定狀態，顯示窗上排顯示提示符“SP”，下排顯示溫度設定值，修改方法同上；再點擊“設定”鍵，進入到時間設定狀態，顯示窗上排顯示提示符“ST”，下排顯示時間設定值；再點擊“設定”鍵，退出此設定狀態，修改的設定值自動保存。

      當時間設為“0”時，表示沒有定時功能，儀表連續運行，顯示窗下排顯示溫度設定值；當設定時間不為“0”時，顯示窗口下排顯示運行時間，其個位小數點常亮，開始計時時，該小數點閃爍，計時時間到，運行結束，顯示窗下排顯示“End”，蜂鳴器斷續鳴叫EST秒（詳見內部參數表-2）后停止鳴叫。定時運行結束后，長按“減小”鍵3秒可重新啟動運行。

4.2儀表使用注意事項

1．儀表顯示正常，溫度突然失控，應檢查外部負載是否有短路或斷路現象。

2．儀表顯示HHH是測量值超出儀表上限量程或溫度傳感器斷線，顯示LLL是測量值

低于儀表量程下限或接錯了傳感器。

3．注意4-20Ma電流輸出的儀表分PID調節控制輸出及顯示對應的變送同步輸出二種。

4.3循環泵的連接方式：
1．內循環泵的連接，將出液管與進液管用軟管對接即可。
2．外循環連接，將出液管用軟管接在槽外容器進口，將進液管接在槽外容器出口即可。

五、使用注意事項：
1、本系列產品的各項技術指標出廠前均經過實際運行檢驗，如果用戶因工藝要求需采用自備的溫度計（具有一定準確度）進行測定時，以用戶的溫度計為準，如果溫控儀表顯示的數值與溫度計有差異，用戶可對溫控儀內部參數稍作調整即可滿足工藝要求。
2、使用時，必須先加油后才可通電，嚴禁干燒。
3、 使用時，必須有可靠的接地以確保使用安全。
4、油位低于加熱管，不準通電使用，以免電熱管爆裂損壞。
5、 油位也不可過高，以免溢入電器箱損壞元件或造成實驗失敗。
6、定期檢查各接點螺絲是否松動，如有松動應加緊固，保持各電氣接點接觸良好。

7、在使用時請閱讀該說明書，再接通電源。

8、在操作時請戴好防護手套，以免燙傷。
9、使用時如發生異常工作現象，應及時檢查、維修，如果不能準確判斷故障可與公司技術部門聯系。

10、實驗完畢，將溫度調整到0，然后關閉電源。（長時間不用時請將鍋內油倒盡，并做好保養工作）
